Real-Time Framework
ELMAR

Maximale Leistung durch 40.000 Entwicklungsstunden - Seien Sie der Konkurrenz drei Jahre voraus. ELMAR ist mehr als nur eine Plattform für Echtzeitanwendungen - es ist das Ergebnis von 40.000 Stunden spezialisierter Softwareentwicklung. Diese hochentwickelte Echtzeitarchitektur für AMDR ZynqR UltraScale+™ MPSoCs ermöglicht die parallele Ausführung von Steuerungsalgorithmen mit niedriger Latenz (optional auf Basis von SimulinkR) mit einer eingebetteten Linux-Distribution. Ein leichtgewichtiger Hypervisor sorgt für eine klare Trennung zwischen Management und Echtzeitsteuerung. Die eigens entwickelte Inter-Core-Kommunikation (ICC) optimiert den Datenaustausch zwischen den ARMR-Kernen. Mit ELMAR profitieren Sie von drei Jahren Entwicklungskompetenz - und sind Ihren Mitbewerbern einen entscheidenden Schritt voraus.

Performance

Mit unserem speziell für den AMD Zynq UltraScale+ entwickelten Kernel-Patch garantieren wir eine stabile 10kHz Inter-Core-Kommunikation zwischen den Echtzeitkernen. Nachgewiesen wurde diese mit einem komplexen industriellen Simulink®-Regelalgorithmus.

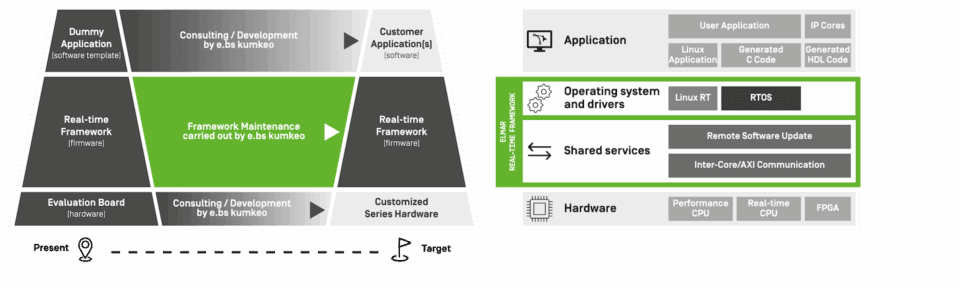

Architektur

Die wandlungsfähige Plattform für Echtzeit-Anwendungen besteht aus:

• Vorqualifiziertem Evaluierungsboard
• Realtime Framework
• Dummy-Application

Top Merkmale

Vielseitige Anwendungsmöglichkeiten

Für eine breite Palette von Spannungen und Kapazitäten skalierbar.

Zukunftssicherheit

Die Anpassbarkeit des BMS stellt sicher, dass auch zukünftige Anforderungen erfüllt werden können, da sich Technologien und Anwendungsfälle weiterentwickeln.

Einfache Erweiterung

Zusätzliche Batterien und Systemkomponenten können einfach hinzugefügt werden, um wachsenden Anforderungen gerecht zu werden.

Optimierte Algorithmen

Maximierung der Batterielebensdauer und -leistung durch individuell abgestimmte Algorithmen.

Modulares Design

Modulares Hardware- und Softwaredesign, das eine einfache Erweiterung und Anpassung ermöglicht.

Multi-Protokoll-Kompatibilität

Unterstützung von mehreren Kommunikationsprotokollen (z. B. CAN, PROFINET, PROFIsafe) für vielseitige Einsatzmöglichkeiten.

Hochauflösende Überwachung

Hochauflösende Überwachung der Zellparameter für detaillierte Einblicke und präzises Management.

Temperatur­management

Integriertes, intelligentes Temperaturmanagement für optimierte Leistung und Sicherheit.

Vorteile

Schlüsselfertiges Framework zur Integration einer Applikation

Das Realtime Framework ist sofort verfügbar und für die Integration Ihrer Applikation vorbereitet. Die ­Beispiel-Struktur kann als Template genutzt werden.

Kombination der Vorteile aus beiden Welten

Durch die Isolation des Linux von den Echtzeitkernen mittels eines Hypervisors, können die Vorteile beider Betriebssysteme parallel genutzt werden. Die Latenz des Hypervisors liegt bei <3µs.

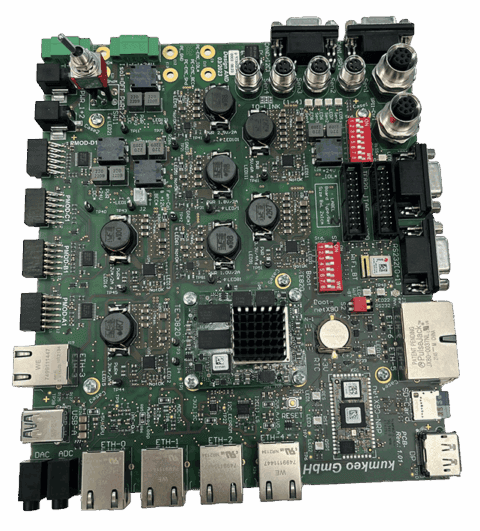

Vorqualifiziertes und einsatzbereites Evaluierungsboard

Unser Evaluierungsboard ist sofort verfügbar und kann z. B. als Entwicklungsplattform, in Testständen, in ­Prototypen oder in Kleinserien eingesetzt werden.

Pflege des Frameworks durch e.bs kumkeo

Wir entwickeln unser Realtime Framework kontinuierlich weiter und stellen Updates in regelmäßigen Zyklen zur Verfügung. Im Fall von Sicherheits-Patches können wir kurzfristig reagieren.

Fokussierung auf die Kernkompetenzen

Während Sie sich auf die Entwicklung Ihrer Applikation fokussieren, übernehmen wir die Entwicklung oder notwendigen Anpassungen des Realtime Frameworks und stehen Ihnen beratend im gesamten Prozess beiseite.

Erfahrung durch Feldeinsatz

Unser Realtime Framework wird bereits in einer industrialisierten Anwendung in der Automatisierungstechnik produktiv eingesetzt und derzeit in Serie ausgerollt.

• Schlüsselfertiges Framework zur Integration einer Applikation
  Das Realtime Framework ist sofort verfügbar und für die Integration Ihrer Applikation vorbereitet. Die ­Beispiel-Struktur kann als Template genutzt werden.
• Kombination der Vorteile aus beiden Welten
  Durch die Isolation des Linux von den Echtzeitkernen mittels eines Hypervisors, können die Vorteile beider Betriebssysteme parallel genutzt werden. Die Latenz des Hypervisors liegt bei <3µs.
• Vorqualifiziertes und einsatzbereites Evaluierungsboard
  Unser Evaluierungsboard ist sofort verfügbar und kann z. B. als Entwicklungsplattform, in Testständen, in ­Prototypen oder in Kleinserien eingesetzt werden.
• Pflege des Frameworks durch e.bs kumkeo
  Wir entwickeln unser Realtime Framework kontinuierlich weiter und stellen Updates in regelmäßigen Zyklen zur Verfügung. Im Fall von Sicherheits-Patches können wir kurzfristig reagieren.
• Fokussierung auf die Kernkompetenzen
  Während Sie sich auf die Entwicklung Ihrer Applikation fokussieren, übernehmen wir die Entwicklung oder notwendigen Anpassungen des Realtime Frameworks und stehen Ihnen beratend im gesamten Prozess beiseite.
• Erfahrung durch Feldeinsatz
  Unser Realtime Framework wird bereits in einer industrialisierten Anwendung in der Automatisierungstechnik produktiv eingesetzt und derzeit in Serie ausgerollt.

Verfügbarkeit und Preis auf Anfrage

Triglog – Professionelle Datenerfassung mit ELMAR

Verwandeln Sie Ihre ELMAR-Plattform in ein leistungsstarkes, ereignisgesteuertes Datenerfassungssystem. Triglog bietet Ihnen professionelle Datenerfassung für Ihre industriellen Anwendungen mit:

• High-Speed Sampling - Datenerfassung mit bis zu 10kHz ohne Datenverlust
• Intelligentes Triggering - Ereignisgesteuerte Datenerfassung, die genau das erfasst, was wichtig ist
• COMTRADE Export - Direkte Ausgabe im IEEE-Standardformat für die Analyse von Energiesystemen
• Mehrere Exportformate - Flexible Ausgabeoptionen über COMTRADE hinaus für jeden Arbeitsablauf
• Kontinuierlicher Betrieb - Datenerfassung in Echtzeit ohne Unterbrechung Ihrer Anwendungen

Ob Sie nun Energiesysteme analysieren, industrielle Prozesse überwachen oder Forschungsarbeiten durchführen, Triglog bietet die Präzision und Zuverlässigkeit, die Sie benötigen und mit Ausgabeformaten, die dem Industriestandard entsprechen.

Neues Konfigurationstool für das ELMAR Realtime-Framework

Das ELMAR Realtime-Framework ist eine leistungsfähige Echtzeitarchitektur für Xilinx® UltraScale+® MPSoCs. Es ermöglicht die parallele Ausführung latenzarmer Regelungsalgorithmen und embedded Linux Distributionen – ideal für anspruchsvolle Steuerungsaufgaben in industriellen Anwendungen.

MPSoCs dieser Baureihe verfügen neben einem FPGA über sechs ARM® Cortex®-Kerne, auf denen Anwenderapplikationen – beispielsweise auf Basis von Simulink® – ausgeführt werden können. Welche Komponenten durch das FPGA oder durch welchen ARM®-Kern ausgeführt werden und wie sie miteinander kommunizieren, wird über mehrere Konfigurationsdateien gesteuert.

Da diese Konfigurationsdateien umfangreich und komplex sind – teils mehrere tausend Zeilen lang – und zueinander konsistent bleiben müssen, war die manuelle Erstellung bisher fehleranfällig und ineffizient. Um diesen Prozess zu optimieren, wurde ein dediziertes Konfigurationstool entwickelt. Das neue Tool basiert auf Python und QT, läuft unter Windows und Linux und verwendet eine zentrale Datenbank zur Verwaltung aller relevanten Parameter. Es wurde in enger Abstimmung mit Entwicklern und Anwendern der ELMAR-Plattform entworfen, mehrfach erfolgreich eingesetzt und hat sich in der Praxis als äußerst hilfreich erwiesen.

Mit einem Augenzwinkern trägt das Tool intern den Spitznamen ELKE – Elmar-Live-Konfigurations-Editor – und spart seither erheblich Zeit bei der Erstellung konsistenter Konfigurationen.

Ein weiterer Meilenstein für die Weiterentwicklung der ELMAR-Plattform und ein gutes Beispiel für praxisorientierte Softwarelösungen bei e.bs kumkeo.

Zusammenfassung der wichtigsten Punkte:

• Ziel: Vereinfachung der Konfiguration komplexer ELMAR-Setups
• Technologien: Python, QT, plattformübergreifend (Windows/Linux)
• Funktion: Automatisierte, konsistente Erstellung von Kommunikations- und Steuerdateien
• Vorteile: Zeiteinsparung, Reduktion von Fehlerquellen, höhere Anwenderfreundlichkeit
• Toolname: ELKE – Elmar-Live-Konfigurations-Editor
